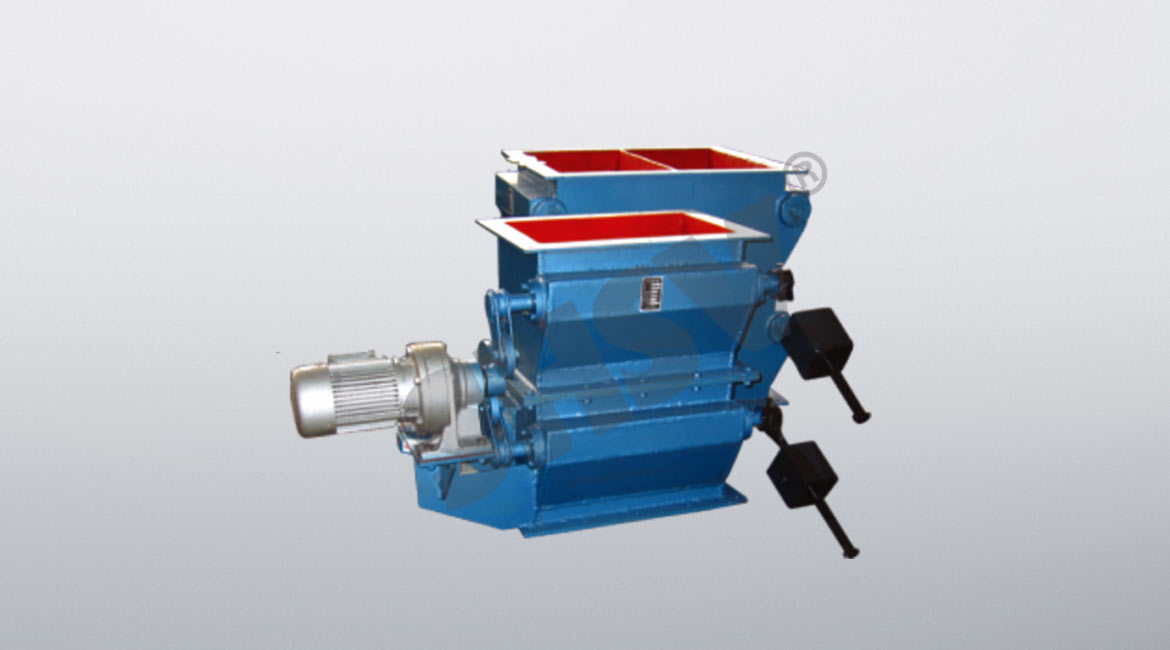

一、電動雙層卸灰閥概述：
DXF-II系列電動雙層卸灰閥是在國內外常用卸灰閥性能特點的基礎上，進行改進設計制造的新型產品，是冶金、有色、環保除塵設備中的理想卸灰閥。
該閥傳動采用機械傳動，傳動平穩，無沖擊，無故障，更換備件少，使用可靠。該閥分為上下兩層，工作時先由機械傳動開啟上閥，靠彈簧拉力自行關閉上閥，接著由機械傳動開啟下閥，靠彈簧拉力關閉下閥，這樣完成一次卸灰周期。（彈簧拉力可調）
二、電動雙層卸灰閥的主要技術參數：
|
公稱通徑DN |
法蘭外徑D |
螺孔中心距D1 |
總高度H |
最大寬度L |
n-d |
卸灰能力（m3/h） |
開啟頻率（次/分） |
電機功率 kw |
|
150 |
226 |
196 |
580 |
1400 |
6 － φ11 |
6 |
17 |
1.1 |
|
200 |
290 |
250 |
580 |
1500 |
8 － φ11 |
12 |
17 |
1.1 |
|
220 |
300 |
265 |
580 |
1540 |
8 － φ11 |
14 |
17 |
1.1 |
|
250 |
300 |
300 |
760 |
1610 |
8 － φ13 |
18 |
17 |
1.1 |
|
300 |
390 |
350 |
760 |
1840 |
12 － φ13 |
20 |
12 |
1.5 |
|
320 |
410 |
370 |
760 |
1980 |
12 － φ13 |
23 |
12 |
1.5 |
|
400 |
490 |
450 |
900 |
2060 |
16 － φ13 |
25 |
8 |
2 |
|
450 |
540 |
500 |
900 |
2180 |
16 － φ13 |
29 |
8 |
2 |
|
500 |
600 |
560 |
900 |
2210 |
16 － φ13 |
36 |
8 |
3 |
|
600 |
700 |
660 |
1200 |
2310 |
20 － φ13 |
43 |
8 |
3 |
|
720 |
820 |
780 |
1200 |
2380 |
24 － φ13 |
52 |
8 |
4 |
|
800 |
900 |
860 |
1200 |
2420 |
24 － φ18 |
58 |
5 |
4.5 |
